Guia de Detecção e Alarme para Iniciantes. - PARTE 2

  • Lucas Almeida
  • 21 de jul.
  • 5 min de leitura

Olá, leitores da New Safety! Nesta edição de "O Minuto New Safety", abordamos o seguinte tema, Guia de Detecção e Alarme para Iniciantes - Parte 2, como podemos trabalhar juntos para ajudar a manter as pessoas e os bens seguros.


Um sistema de detecção e alarme de incêndio desempenha um papel vital na estratégia global de proteção contra incêndios e na preservação da segurança. Com múltiplas funções, as nuances entre essas funções podem, por vezes, ser um tanto complexas.


Conceito Geral de Sistema de Detecção e Alarme
Conceito Geral de Sistema de Detecção e Alarme
Conceito de Supervisão em Sistema de Detecção e Alarme
Conceito de Supervisão em Sistema de Detecção e Alarme

É comum e muitas vezes necessário utilizar um sistema de detecção e alarme de incêndio para monitorar a condição de outros sistemas, processos ou equipamentos relacionados à proteção de vidas e bens ou outros sistemas que o proprietário gostaria de monitorar.

A função de supervisão pode ser feita para válvulas em sistemas de proteção contra incêndio, outros sistemas de proteção contra incêndio, como sistemas de supressão de exaustores de cozinha, temperaturas da sala de válvulas ou de tanques de armazenamento e condições da bomba de incêndio.


As falhas que esses sistemas apresentem, com a supervisão o modulo envia um sinal para o Painel do Sistema de Detecção e Alarme por meio de um circuito de dispositivo de inicialização (IDC) para sistemas convencionais, ou um circuito de linha de sinalização (SLC) para sistemas endereçáveis e criariam uma condição de supervisão no Painel de Detecção e Alarme.


Condições de Alarme e Normal
Condições de Alarme e Normal

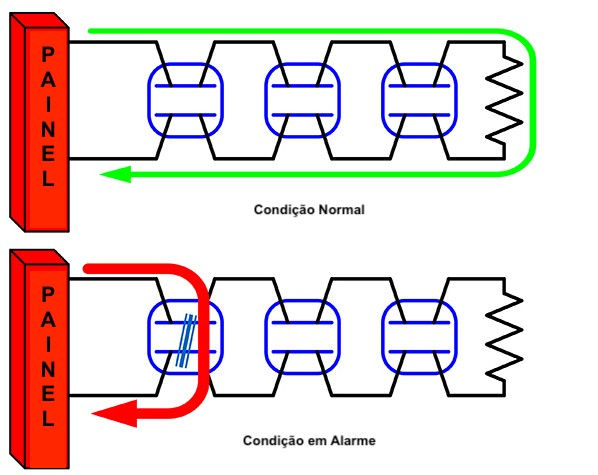

Dispositivos de supervisão convencionais são dispositivos usados em um circuito de dispositivo inicial e usam um contato de comutação para curto-circuitar ambos os lados do circuito do dispositivo. Ao fazer isso, o dispositivo provoca um aumento na corrente que flui através do circuito, que o Painel de Sistema de Detecção e Alarme interpreta como um sinal de supervisão. Depois que um dispositivo causa curto-circuito no circuito, nenhum outro dispositivo nesse circuito ou “zona” pode enviar um sinal.


Por causa disso, qualquer dispositivo no circuito ou “zona” colocará toda a zona em estado de supervisão. As zonas são normalmente projetadas para permitir que alguém identifique facilmente uma área onde a supervisão está localizado, por exemplo, você pode ter todos os módulos de supervisão de válvula para um sistema em sua própria zona, de modo que o supervisão apareça como “Válvula Aberta Area do Secador”.


Supervisão Endereçável
Supervisão Endereçável

Dispositivos de supervisão endereçáveis são capazes de comunicar um número de identificação ou endereço exclusivo a uma unidade de controle através de um circuito de linha de sinalização. Essa identificação consiste em uma sequência binária de 1s e 0s que indica o endereço ou localização daquele dispositivo no circuito. Quando o Painel do. Sistemas de Detecção e Alarme interroga um dispositivo supervisório, o dispositivo responde com seu status (Normal, supervisório, falha, fogo etc.) e o seu endereço.


O endereço do dispositivo permite que a localização seja identificada na Painel do Sistemas de Detecção e Alarme. Quando um dispositivo de supervisão é ativado em um circuito de linha de sinalização, o Painel do Sistemas de Detecção e Alarme ainda é capaz de verificar os outros dispositivos, diferentemente de um circuito convencional.


Além disso, alguns dispositivos de supervisão endereçáveis também são capazes de transmitir ao Painel do Sistemas de Detecção e Alarme uma faixa de valores como temperatura, nível de água, pressão e outras variáveis, e então o software do Painel do Sistemas de Detecção e Alarme determina os pontos de ajuste para início de um sinal de supervisão. Esses tipos de dispositivos de supervisão são conhecidos como endereçáveis analógicos, pois são capazes de informar ao Painel do Sistemas de Detecção e Alarme seu endereço e seu status de operação.


Supervisão em Válvulas
Supervisão em Válvulas

As válvulas que podem desligar o abastecimento de água para um sistema de incêndio, como um sistema de sprinklers, devem ser supervisionadas para garantir que não sejam fechadas enquanto o sistema estiver em serviço. Uma forma de supervisionar essas válvulas é a utilização de um interruptor, que enviará sinais distintos para um modulo de monitoramento indicando que uma válvula de controle foi movida de sua posição normal (normalmente significando que a válvula foi fechada) ou que a válvula de controle foi restaurada de volta à sua posição normal.


Supervisão em Sensores
Supervisão em Sensores

Existem algumas salas que devem ficar a uma temperatura pré determinada, uma maneira de garantir que esses sistemas não estejam sujeitos a temperaturas fora do range pré estabelecido, é possível utilizar o sistema de alarme de incêndio. Isto é feito colocando dispositivos de temperatura que podem enviar um sinal para um modulo de monitoramento interligado a uma Painel de Sistemas de Detecção e Alarme que quando a temperatura em um espaço cair abaixo por exemplo de 4O C e para quando a temperatura for restaurada para uma temperatura acima de 4O C um sinal seja enviado ao modulo para que o Painel assim sendo possível realizar o alerta ao operador do sistema.


Supervisão em Sistemas de Supressão
Supervisão em Sistemas de Supressão

Em casos de um sistema de supressão de exaustor de cozinha ou um sistema de gás inerte, pode ser necessário que ele seja monitorado por um sistema de alarme de incêndio.


Com base no tipo de sistema e na ocupação do edifício, alguns dos sinais podem aparecer no Painel de Detecção e Alarme como um sinal de supervisão, o que indica que o sistema foi acionado ou que há um problema com o sistema de supressão que deve ser resolvido, os outros sistemas de supressão podem ser conectados diretamente ao Painel de Detecção e Alarme.


Supervisão de Pressostatos
Supervisão de Pressostatos

Alguns sistemas de supressão à base de água, como tubulação seca ou sistema de sprinklers de pré-ação, podem exigir o uso de ar pressurizado ou nitrogênio na tubulação do sistema. Em alguns casos, a pressão dentro da tubulação deve ser supervisionada pelo sistema de alarme de incêndio. Isso é feito usando pressostatos conectados à um modulo de monitoramento de um Painel de Detecção e Alarme. Uma condição de supervisão poderá então ser criada se a pressão na tubulação for muito alta ou muito baixa.


Supervisão em Bombas de Incêndio
Supervisão em Bombas de Incêndio

Em casos de bomba de incêndio que forneça um sistema de supressão de incêndio à base de água, como um sistema de sprinklers, o Painel de Controle das Bombas pode ser monitorados através de módulos monitores interligados no Painel de Detecção e Alarme monitorar as seguintes condições:


  • Bomba funcionando

  • Interruptor principal do Painel de Controle das Bombas desligado

  • Problema com o Painel de Controle das Bombas ou motor

  • A alimentação principal da bomba elétrica de incêndio foi desconectada

  • Inversão de fase na bomba de incêndio elétrica

  • Perda de fase na bomba elétrica de incêndio


Supervisão em Reservatórios
Supervisão em Reservatórios

Se um reservatório de água for usado para abastecer um sistema de combate a incêndio ele precisa ser monitorados, através de sensores de nível de água instalados dentro do reservatório, esses sensores devem ser interligados a módulos monitores conectados ao Painel de Detecção e Alarme, onde os módulos receberam um sinal se o nível da água cair em um nível especificado causando um alerta ou falha no Painel.


Quer saber mais?

Se deseja aprofundar seus conhecimentos sobre detecção e alarme de incêndio, fique atento às próximas semanas, pois estaremos atualizando esta série, explorando diferentes partes desse sistema essencial.


Até a próxima edição do "O Minuto New Safety" com o oferecimento do Instituto New Safety, continuaremos a explorar tópicos relevantes para manter todos informados sobre as melhores práticas em segurança. Mantenha-se seguro e protegido. A confiabilidade dos seus sistemas de prevenção e combate a incêndio depende disso.


Fonte:

NFPA 72 -National Fire Alarm and Signaling Code®

A Guide to Fire Alarm Basics: Supervision - By Shawn Mahoney 25-Jun-2021
